家作り備忘録48 A selfbuilder's note

今週は土曜日が月末で出勤日だった。日曜日一日だけの作業になった。



定尺の型枠の建て込みが終って、半端の長さ部分に合わせて型枠を作る作業。ベニヤの高さと背面に取り付ける桟木の幅は一定なので、簡単な組み立て治具を作った。太い角材の間に桟木を落とし込み。

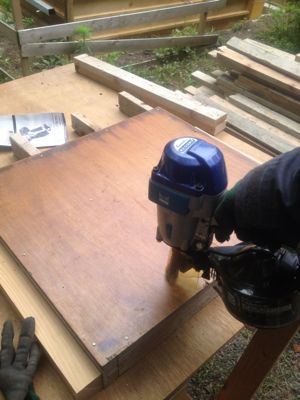

位置が決まったところで、ベニヤを置き、目印の中心線に合わせてエア釘打ち機で止めて行く。元々、半端と言っても910モジュールの逓倍と定尺の差からでる端数だから、共通の半端がいつくかあり、全部バラバラのサイズでは無い。しかし、定尺のものにも何度か使ううちに歪みや解体時のささくれ等で、5mを越すスパンの中で、積算した誤差が最大5mm程度出る部分があり、何度か修正しなければならなかったりと、結構時間が掛かる。型枠の治具が出来た時点で、これは早く進みそうだなと思ったけど、予定の半分程度しか出来なかった。しかも、プロが作った型枠と精度、クオリティを合わそうとすれば、結構頑丈に作らないといけない。それが出来て初めて、同じ結節金具が使える。結構大変。

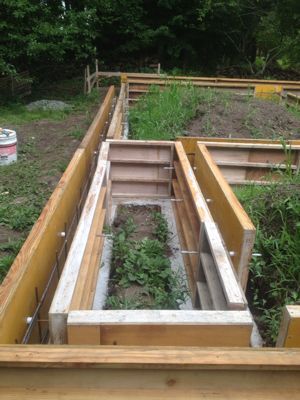

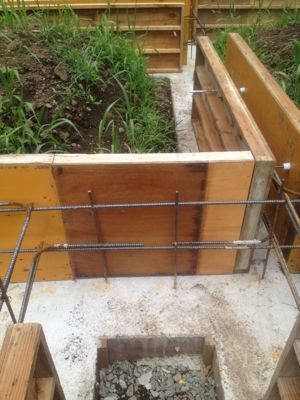

こんな感じで隙間を埋めて行く。

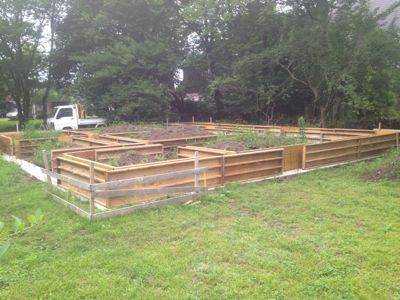

一区画繋がった状態。修正を掛けたつもりが、それでも墨線ピッタリには合わない。結構難しい。後は連結の時に無理やり釘と金具の力で合わせるしか無いな。

今日はここまで。残りと、変則部分の玄関アプローチや排水パイプの貫通箇所がある型枠を次の週末に仕上げる予定。スペーサーやアンカーボルト、ホールダウン金物の取付まで終らせたいな。草が結構伸びて来た。草刈りすっか?

ミョウガは冬に堆肥を入れたので、凄く生茂ってます。



富有柿は基地に来てから、今年が一番実を着けた。キウィは去年の倍は行くな。剪定しないと。実物の当たり年かな?


ウチに着いたら、ノウゼンカズラが盛りを迎えてた。お隣のだけど。でも、2/3位はウチに侵入しているけど、放置している。気に入ってるので。

Saturday wasn't off. I had Sunday, one whole day only. Standard sized mold set up has done. The rest was to build connection mold which is out of standard size. To build the connection molds, since hight and backup sticks' measurement standardized, I made a simple jig as always. Put back up sticks into the jig. Then place plywood plate and decide final position. Nail the plywood onto the back up sticks by air nailer. Making mold with professional precision as well as durability, requires me certain technique and concentration. This work is time consuming. While, I had to correct minor discrepancy caused by reused mold. Connection mold absorbs the discrepancies. So dimension of connection mold varies by quality of the standard sized mold. Almost 2/3 of the mold is reused mold. Cost is good, money wise, however, physically harder to set up. Well, no one push me. I'll take cost.

Only half of scheduled work has done for today. I've miscalculated the amount of job for connection mold building.To call concrete supplier,I need to finish the job by the next weekend. It'll be another hard days night.
