家作り備忘録54 A selfbuilder's note

備忘録を書き始めて54という事は、ほぼ週一で書いているので、実質1年経過したことになる。よくもまぁネタがあったもんだ。記録と言うよりは家作りを通して、徒然に思いつく事を書き留めたに過ぎないから、今、見返すとセルフビルドで家作りを目指す方々の参考にはまるでなってない。悪しからず。

作業をしていると、この時期、田舎は夏野菜の最盛期を迎えているので、いろんなお届け物が来る。今日は、トマトにインゲン、ナスが届いた。

コッチも豊作のミョウガで応戦する。こうやって、コミュニケーションを図り、食卓はご近所さんの野菜と話題で溢れて行く。

さて、退屈な埋め戻し作業も終わり、久々にユンボ登場。

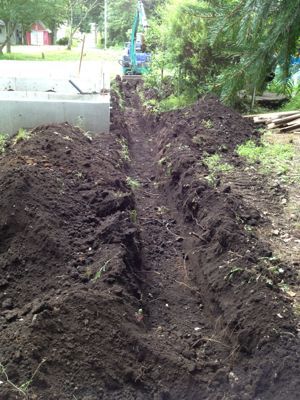

今日は給排水用の穴掘り。バケットが地面スッポリ入る深さで掘り進む。

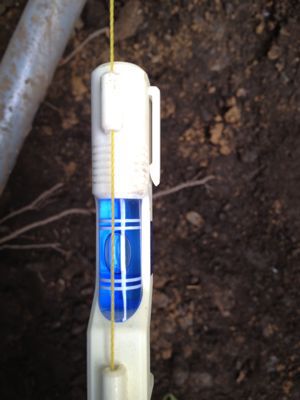

溝の両端に杭を打ち、水糸を引いてみると、だいたいの勘で掘った割にはほぼ水平に掘れていた。


ただし、今日は、水勾配を見なくてはならないので、補正が必要。公的な基準としては50:1。つまり、1m行って2cm下がる様に、溝の底が傾いてないといけない。溝の総延長は約11mなので、22cm傾いて真っ直ぐの溝を掘る必要がある。

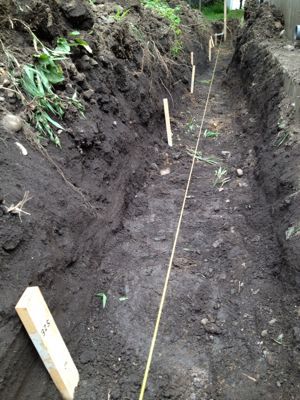

約20cmとして、25mmづつ降ろして行く計算で、1.25m間隔に基準となる深さをプレートに書いて置いてゆく。それを基準で掘って、さらに、それを繋げる形で勾配に合わせて均して行った。これでほぼ均一な勾配が取れたと思う。細かい事は気にしない。してると眠れなくなる。

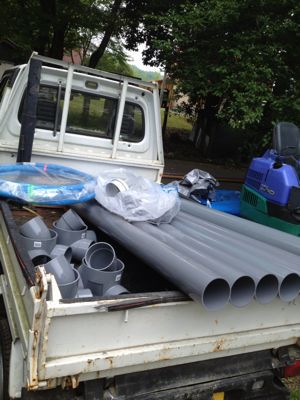

勾配が取れたところで、材料のお買い物に。図面と材料表を持って行くのだが、実際に接続パーツの方向や相性によって予想外の制約を受けて、その場で必要なもの、組み合わせの是非を見極めて買うと、余計な買物をしなくて良い。メールオーダーだとそうは行かない。あとどうしても足りないパーツがあったので、ホームセンターをハシゴして買い集める。なんとか揃ったみたい。

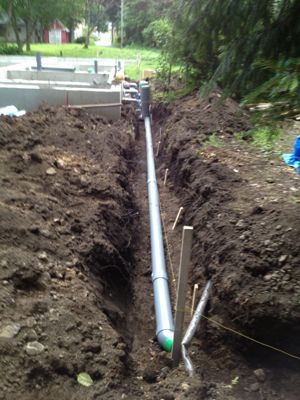

大枠の直線を見るのに、一番長いパイプを繋げて見る。問題無いみたい。後は切って繋いでを繰り返しだけなんだけど、「プロだったらこんな手順じゃあやらないだろうな。」と思われる、修正可能な失敗を経て、段々と要領が解って来た。手際と段取りが良くなると一気にスピードがアップした。少しづつ勾配が上がっているのを実感しながら、下流から上流に向って作業を進める。4箇所ある合流枡を起点に複雑な接続が続く。基本的には仮組をして接着するパーツの距離関係を頭に入れ、それぞれに繋がるパイプの長さをカットし、一番許容範囲が広いパーツとの接続を最後にする。今回、基礎を貫通させたパイプはすべて鞘管で、その中をフレックス管と呼ばれる曲げ自在のパイプを後で通しているので、ここが最もアロアンスが大きい。このパイプとの接続が通常各セクションの最後に来る。

ふぃ〜っ!何とか接続完了。とりあえず、全ての入口に蓋をして、来週、微調整の後、汚水枡と接続。ついでに上水道の引き込みも工事しちゃいましょう。

湖西北部はこの週末涼しくなって、気の早いコスモスが咲き始めました。間一髪で土砂降りの夕立を免れ、最後の新快速に乗れた。ラッキー。

My blog about self building of my house numbered 54 on this upload. I've been uploaded almost once a week since started. So it'll be about a year passed since first issue. I've written about whatever interesting along with building my house, even though foundation hasn't finished yet. So people expecting accurate information would disappoint on my blog. Sorry but no help for you guys.

During mid summer, most vegetables crops heavily. So some excess will be delivered to your door quite often. I've received several kinds and returned with my excess. And had a nice little chat. A good way of communication in rural side of Japan.

Bored with leveling dirt inside foundation wall. Before filling with pebble and concrete, I've shifted working on plumbing. In and out of water on house use. Power shovel returned. I like these machines.

Digging almost a bucket depth, just following my intuition. Quite right about leveling. After checking with level threading, average gradient must be acquired. Authorities required 50 by 1 2%. Total length of the ditch is about 11m I've put depth indicating plate every 1.25m. So an index shows inclination of 25mm. Total of 220mm inclination will be applied on this ditch digging. I guess I did quite accurate about keeping average gradient. Well, I'm not a maniac about plumbing precise. I need peaceful sleep.

After plumbing completed, went to gathering pipes and joints for sewage. Functioning as a house, this pipelining is one of the most important job. And connection with publicly owned main pipe must be done correctly. Buying these materials through mail order doesn't allow me to mismatching of joint parts. So, directly gone to specialty shop to find out best connection on each parts with actual trial by hand.

After proper materials gathered, the rest is cut and glue. Point of connection is just follow order of less allowance finish first. Let absorb discrepancies with the most flexible section. My house has 4 outlets of sewage, each pipe comes out through larger diameter pipe as a sheath. Each pipe comes out has flexible body. Normally these pipes have largest allowance. So final connection of each section should be with these flexible pipes. Thus 4 sections connected properly.

Climate cooling down a bit in north of Biwa lake west side. Missed thunderstorm just in time by catching final limited express train of the day.
[PR]
by blacklabsurusumi | 2013-08-03 14:53 | セルフビルド | Comments(2)
Commented by nob at 2013-08-04 22:11 x
毎号楽しみに拝読しています。セルフビルドの楽しみ、分けてもらってるみたいです。頑張って!
Commented by blacklabsurusumi at 2013-08-05 07:56
nobさん、毎度です。中々進みませんが、これが自分一人でやるペースなんでしょうかね?焦らずやりたいもんです。
