家作り備忘録118A selfbuilder's note

今週は月一の土勤。日曜日のみの作業。

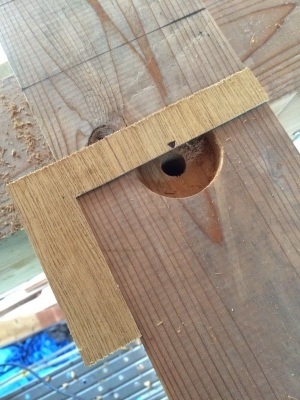

補強金物を据え付ける座付ナットを沈める座彫りの位置決め用治具。数が多い時は、作業の標準化の為に必ず治具を作る。簡単で良い。きっちり墨線を捉える事と、柱からの適正な距離を取ることが出来る事。今日の予定はロフトの床半分の補強金物入れだが、座付ナットの反対側に取り付ける羽子板金具が届かない。運送便が届けてくれたのは2:00過ぎ。予定の1/3も出来なかった。
梁を挟み付けた桁を上に座付ナット、下に羽子板金具をネジ止め。ナットを両側から締めるとボルトが引きつけられて、床面がフラットになり、桁が細い2本ではなく、太い1本として機能し始める。
桁の間に挟むスペーサーを切り出す。24mm厚の構造用合板に、垂木を120mm幅にネジ止めして柱の端材を挟んで90mmにカットして行く。このカット治具を使って55個を切り出す。これで、端材が部材に変わる。持ち前の勿体ない精神、単なる貧乏性。木屑も薪ストーブの焚き付けに。こんなこと人に頼めないね。効率悪過ぎ。自分でやってるから出来る事。
先週のハロウィーンに協賛したお礼にと、斜向かいの御宅からおはぎを頂きました。甘さを抑えた美味しいおはぎ、ありがとうございます。^_^

Got only Sunday's off this weekend. Started early as usual. Getting colder and darker at 6:00 in the morning. Before making electric tools' noise, made a drilling gage for pilot holes placing washer faced nut holding down upper beams. Just a simple one locating bit tip marking. Works great. Keep tracking on center line, while holding proper space between the mark and edge of pillars. I need the jig when repeating same procedures.

Was supposed to finish half of entire floor of the loft. However, because of shortage of hardware, all I could finish was 1/3 of the floor.

Once placed washer faced nuts, tighten them up with ratchet wrench from both ends. As you tighten the nuts harder, upper and lower beams intervened with 90mm spacers grew stronger. And the beams started functioning as one solid piece of beam. Not equal but close enough.

Cutting spacers out from milled ends. Screwed two separate pieces of rafter on a thick plywood board. Set a various length of milled ends to cut into spacers. A waste of woods became functioning construction parts. Fun using up materials for better yield.
