家作り備忘録112A selfbuilder's note

月イチの土曜出勤の後、京都でお風呂に入って、基地入り。翌日は、早朝から東面の屋根葺き。一旦、瓦板を取りやすい位置に揚げてから、鎚音立てても良い時間まで、ちょっと細工を。

ケラバの材料が足りなくなった。少しだけなので作ることに。写真の下側に写っているパーツを、トタン板から切り出して、同じようなものを作ります。

最近、この板金作業にハマってます。最初は勝手が判らず、思った物が出来なかったけど、次第に要領が呑み込めて来てから、大抵の部材は、出来上がりを頭に描いて、罫書ける様になって来た。屋根の葺き上がった最後に控える角の仕舞いのように、出隅、入隅の少し複雑な形も頭に入って来た。メッチャ楽しみ。板金の世界に足を踏み入れたばかりだけど、一つの大きな技術体系を修得して行く過程は、何よりも面白い。一旦修得した技術は、生涯自分のものだし、家作りのあらゆる場面に応用できる。壁板の水切り、空調配管の水返し、ついでに換気扇のフードも作っちまうか?たった一枚のトタン板が、あらゆるパーツに変えられる。こういう基本の技術の獲得に王道は無く、ひたすら基礎的な動作の繰り返しの中で覚えて行くしか無い。空間認識を鍛えて、三次元を正確に二次元に展開して行く。そして、再び組み上げる。面白い。やめらんねぇ。

そしてまた、奇跡は起こった。瓦板を葺いて行きながら、玄関アプローチとの切り返し部分がどのような半端パーツを作る事になるか、全く判らないまま、葺いて行ってたら、角に来た時に、瓦板の幅がドンピシャで上の列の継ぎ目に来て、そのまま次の段に進めることが判った。これは、計算していても出来ない。計算して葺いて行けば、必ずズレる。天は再び我に味方してくれた。

今日は、この境目のところでお終い。

ニラの花が咲いています。基地のニラ畑は段々勢いが増してきて、これから本格的なモツ鍋のシーズンに向けて準備を始めている。博多んもんには必需品ですから。

Once a month, Saturday on duty. Soon after the day was over, caught a train to Kyoto. While changing train, took public spa. Then back again at my bat cave. Started early in the next morning to prepare loading shingles up on the east shed. Before starting banging shingles, cutting out rain deflector short of.

Sheet metal working is so fascinating. Magic like various form of metal parts coming out from plain sheet. Basic technique of bending, shearing, and stamping aquired only by repetition of hardworking. But once aquired, application of this technique spread vast area of house making. Water shed under outer wall, water shed on intake of air conditioner. Even I could try making kitchen ventilation hood.

Developing three dimentional figure into two dimentional plan. Has to be keen on space recognition. Once this phase cleared, any form of metal parts out of plain sheet is yours. Can't wait for making parts deflecting moisture on each corner of the roof.

And another miracle took place. Without considering placing pitch of the roof shingle, at the corner crossing with the roof of entrance approach, I couldn't imagine how the connection of shingles will be. However, the top edge of the joint shingle exactly fitted onto the connection line. So that I don't have to cut out any additional parts for the joint section. This couldn't achieved by precise calculation. If you'll plan to do this, you'll fail. No doubt.
[PR]
by blacklabsurusumi | 2014-09-28 15:10 | セルフビルド | Comments(0)

家作り備忘録111A selfbuilder's note

先週に引き続き、屋根葺き。月曜日に休みを取って、4連休。全部晴れマーク。早速、西面の屋根の瓦を葺いて行く。

先週の反省をもとに、最初に端パーツを切り出し、屋根に揚げる瓦のハゼを起こして、不安定な屋根上での作業を減らす。ひたすらやって、一日8~9段がMAX。

ヤスオさんからクルミを頂く。後でベアトリスさんから聞くところによると、割って、生の状態で炒め物に使うと美味いらしい。

新しい靴に変更。屋根上の作業がだいぶ楽になった。幅広で、トーキャップが爪先に当たらず、快適。二日目は煙突の一段上まで。

3日目は、煙突の雨除けのカラー取り付けから。キッチリのサイズで作った為に、取り付けに一苦労。煙突一段上の下側のハゼに、カラーの上側ハゼを噛ませて一体化。構造的に雨を弾くようになった。これで、コーキングを行えば雨漏りをシャットアウト。煙突の本体は屋根瓦を加工して周囲いを作る予定。

今日は、犬友であり、バックカントリースキー仲間、クライミング仲間でもある、T君一家が遊びに来てくれたので、お昼に石窯でアクアパッツァ。庭で採れたニンニクとミョウガその他香草と、魚、アサリ、トマトなんかを放り込む。これ簡単に出来て、かなり美味い。

T君に瓦のハゼ起こしと荷揚げを手伝ってもらい、かなり楽させてもらいました。


最終日は、最上段に半端パーツと棟包みの枕木を切り出し。

ケラバ包みを切妻側の端に取り付けて行く。

今回はここまで。家族がみんなで遊びに来たので、ユックリ昼食を取って、少し休憩を入れる。来週から東面の屋根葺き。

Following up what I've done last week, roofing. For placing only 9 Inch width shingle took about 8-10 minutes at fastest, so 8-9 rows maximum to install in a day. Slow as hell. Inch by inch, though, I have to go on.

Getting used to total procedure, off the roof jobs like opening reversed end or preparing shorter end pieces shortened up total working hours , even a bit. The first day was over with 8 rows as expected.

The second day started with usual peripheral works off the roof. Even wiping out morning dew with used car wiper on the shingles already installed to avoid slipping down from the roof. Irritating time, though, I could concentrate on placing shingles after the necessary jobs.

The second day was over with placing shingles up to chimney top. Stopping roofing work, measured precisely the chimney top above the roof surface.

The third day started with cutting collar of the chimney top to shed moisture away. Considering top and bottom end to be integrated into shingles' structure, other tricks to perform best water shedding all included on this chimney collar. Good one came out from the plain tin sheet. But designed so tightly that fitting took a little extra sweat.

Friends showed up the afternoon. So I climbed down the roof and treated them with my favorite dish, acqua pazza. Throwing snappers, sea shells, herbs mostly out from my little garden, garlic and tomatoes into heavy iron castes pot with a little Japanese sake and crazy salt. Buon appetito!

The fourth and the last day of this weekend went up to the top row. The upper end row width about half of standard width with same feature. So it took me a little while to cut out the half shingles that morning. Will move on to east shed next week.
[PR]
by blacklabsurusumi | 2014-09-23 22:00 | セルフビルド | Comments(0)

家作り備忘録110A selfbuilder's note

もう110回も書いたのか?丸2年余裕で過ぎたわけで、まだ屋根も葺けていない。ここんとこずっと雨の週末だったから、今週は3連休の晴れマークがまだ信じがたい。とりあえず、先週やり残した北面の破風板を上げることに。

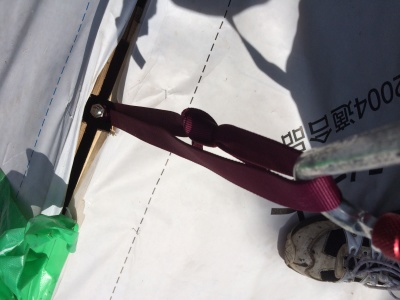

その前に、先週怖い思いをしたので、棟木にアンカーボルトを打つことに。クライミング用のウェビングをタイオフしてピボット状に回るように細工してあります。

ロングドリルで棟木に貫通させて、ウェビングだけが屋根から出ている状態で、ヌンチャクを掛けて、どの方向からザイルを引いても流れが良くなるようになってます。早速、最後の破風板を引き上げて、固定。安心度が千倍違います。

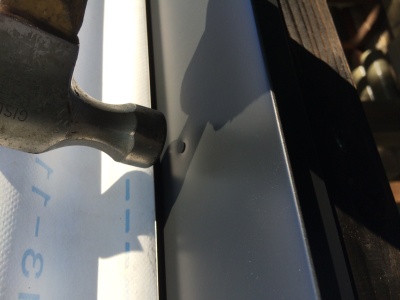

一旦屋根から降りて、早速軒先に唐草を取り付けます。

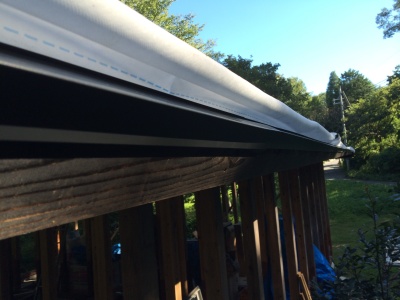

鼻隠しをカバーして、少しだけオーバーハングを着けて、雨水のキレを良くする部材。その先端に屋根材が引っ掛かる状態で、最初の一列が始まる大事な部材。この唐草の取り付けまでで、終われるかと思ったら、玄関アプローチと屋根の継ぎ目が弱点になっていたので、急遽水返しを作ることに。

平板から切り出して、両端にハゼを着けてL字型に曲げた簡単な形。

この様にポリカ波板のエンドをカバーします。ギリギリ日没に間に合った。

翌日は朝から秋ミョウガの収穫。ミョウガもコレで今年は終了。

山椒の木を良く見ると、結構取り残しがあって、赤く熟した実がチラホラ。これって何か食えるものかとググってみると、なんと乾燥させて粉山椒になるし、種と粗く潰して、麻婆豆腐なんかに入れると最適とある。

んで、そのまま干していると、皮が弾けて、黒い種が一杯出てきた。なるほど、これが七味に入っているヤツか。このまま干しておこう。来週あたり、丁度良くなっているかな?

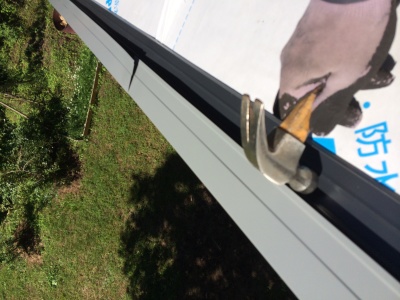

次は屋根の切妻側の水切りである、ケラバ包の取り付けベースになるケラバを設置。アンカーボルトでビレイされている安心感は素晴らしい。このケラバは屋根材のエンド部分を覆って、雨の浸入を防いでくれる優れモノです。唐草のエンドもカバーします。その日は屋根材を2段まで取り付けてお終い。

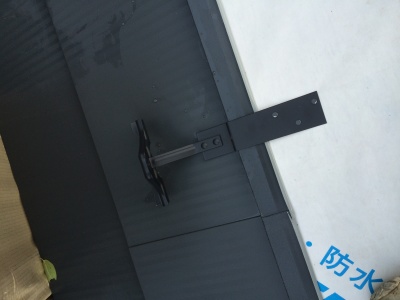

翌日は、雪止め金具の取り付けからスタート。西面の2段目と3段目に交互に着けます。

良く見ると、空中に反り上がった形で屋根面と接していません。雪で荷重が掛かった時点で下がるようになっていて、屋根面を保護すると同時に、大きな荷重に耐えられる設計になっています。良く考えられた部材だな。

この日は7段追加するのがやっとでした。ハッキリ言って、屋根葺きを舐めていました。屋根職人さんごめんなさい。ハゼ起こしや、端調整の周辺作業のコツも呑み込めて来たし、来週はピッチ上げて行きましょう。

基地に二株ある曼珠沙華の南側が、日差しを浴びてお彼岸が近いことを教えてくれます。親父は秋アカネに乗って家の様子を見に来てくれるかな?

110. Two years has passed since I've started this note. Still I got no roof. Dear me. Protection for working on the roof should have been improved. So decided to bury anchor bolts on the top notch beam. 12D bolts all threaded with 3 nuts holding tied off webbing for belay point. Head of each bolt buried under the roof. Only webbing comes out and pivot smoothly for better running of rope. Connected with quick draws. Feel tremendously safer. Hoisting the final wind blocker panels up on the north side gable.

Setting up belay system on the entire roof for roofing shingles and other jobs like installing skylights or chimney. One on center and tow on each end. Now I can go for it without hesitation.

Cornice end cover goes first. Placement of these pieces give a little overhang on each end and determine placement of first row of shingles hooked on the edge. One irregular part of the roof, joint of the roof and entrance approach appeared as rainwater leaking point. For covering this weak point, made simple water sheds. Cuttin out from standard sized flat gulvanized sheet, bending wider ends to make V shaped groove water deflector. Then, finally bend about 1/3 of the width to finish this water shed for joint section. There. This should work.

Next morning started with placing gable end cover base. This hook type edge part hide shingles' end as well as holding edge cover deflecting rain from gable sides. The day was over with placing two rows of shingles.

The third day. Placement of snow slide stops entertained me a lot. As the place receive quite a bit of snow fall in winter. Snow slide stops must be durable. As it's bottom won't touch roof surface unless loaded with heavy snow. This device is well thought out.

While placement of shingles didn't go well. Peripheral work consumes major part of time. This work needs quite a good preparation. Additional only seven rows of placement at most was the day's result. I'm pretty disappointed with my ability. Maybe a little better next week, I guess.
[PR]
by blacklabsurusumi | 2014-09-15 17:07 | セルフビルド | Comments(0)

家作り備忘録109A selfbuilder's note


留守中に猿が来て、イタズラして行ったようだ。この食い物をもてあそぶというDNAは、膨大な食べ残しという人間の悪癖に受け継がれて行ったのか?全く、どちらもひどいものだ。

さて、親父の葬儀も終わり、本腰据えて屋根に掛かりますか。破風板の取り付けから始めるにあたって、切妻の頂点に来る天板から。屋根面と並行になる様に天辺に板をネジで仮止めする。一人で作業するときに、これは大変便利。高さ調整も出来ている為、ビスも予め打ってあり、位置だけ合わせて、屋根に引っ掛けておくと、後はそのままねじ込むだけ。

上がったねぇ。

防水透湿シートの端がピラピラしてたのが、黒の破風板で隠れて、スッキリしました。ただし、頂点と軒下のボードを破風板で繋ぐ形にすると、一人でやっているので、何度も梯子の上り下りを繰り返すことになり、時間を食って仕方ない。終わり掛けた頃に雨が降り始めて、それが一晩中降り続く土砂降りに変わった。一旦雨が止んだ時に南面を大急ぎでおわらせた。

仕方なく柱と桁、桁と束を繋ぐ金物を打つことに。特に変形の起きやすい束の緊結は、結構重要。

翌日は朝から快晴だったが、屋根面の防水透湿シートが濡れているので、破風板の縁取り材の切り出しと塗料塗りや横方向に反りの入った破風板をクランプで固定し、二段重ねにして固定ネジや位置合わせの仮止め用の板を取り付けの段取り等等。しかし、これが色々付け過ぎて、重くなり、後で冷や汗をかくことに。北面は半分は南面と同じだが、玄関アプローチ側が変則の形状になる為、写真のような破風板を吊り上げようとして失敗。防水透湿シートの水滴は中々乾かず、チョットでも濡れているところに足を置くと、つるつる滑って、かなり危険な状態。最後はタイムアウトで屋根から降りた。かなりアドレナリンが上がったのが解る。やっぱり棟木にアンカー打って、ハーネス着けた方が良さそうだな。来週は忘れずに、でかいハテナ環を買って取り付けよう。

天気が良いので、今日は稲刈りしている田んぼが多い。昨日の大雨の後なんで、もうちょっと待てばイイのにと思う。兼業農家はそうもいかないんだろうなぁ。

While I was away, monkeys raided my garden again. Toying my kiwi. A bite or two, then throw away. This hateful habit programmed into human DNA causing outrageous amount of food leftover among rich people while others starving. I can't blame monkeys.

Since dad's funeral, haven't done much. Weather is fine. Good time for back to building house again. Before fixing roof, outer frames must be installed first. Wind blockers are one of those.

Under the gabled roof. Top board must go first. As I must install those alone, while each top line must be flushed with roof edge. So temporally installed small plywood plate helps me both at the same time. With half drilled screws, this job has been done quite smoothly. Other frames also took same procedure as well.

Then all of the sudden rain started and didn't stop till the next morning. All I could do was placing support hardware on beams and pillars. And the day was over.

Next morning was fine . But still roof top waterproof breathable fabric was wet. Can't work on installing roof top frames. Painting, cutting trim materials under roof top frames. Started installing frames before noon. Wiping off rain drops on the breathable fabric. Condition got better however still slippery as hell. Forced to be in awkward position and continued to work on the roof. By late afternoon frames installed except one on north side right which needs a little adjustment on lower end shape. Put everything needed on the board doubly joined parallel direction which became so heavy. I had to throw the heavy board from the roof top when I felt quite unstable on the fabric. Carefully climbed down a ladder. Felt adrenalin coming up. I should place anchor on the roof top to belay myself next time. Condition looks too risky without proper belaying devices.
